Princíp Fungovania Beznapäťového Okruhu

Väčšina moderných kotlov v Európe je navrhnutá s možnosťou pripojenia externého termostatu pomocou tzv. "beznapäťového" (potenciálového) kontaktu. Tento typ pripojenia funguje ako jednoduchý spínač, ktorý len preruší alebo spojí obvod, čím kotlu signalizuje, kedy sa má zapnúť alebo vypnúť.
Ak váš kotol vyžaduje, alebo je vybavený výhradne beznapäťovým vstupom, musí byť k nemu pripojený termostat, ktorý dokáže poskytnúť beznapäťový (spínací/rozpínací) výstup.

Inými slovami: typ signálu (beznapäťový alebo napäťový) musí byť na oboch koncoch – na kotli aj termostate – kompatibilný.
Existujú síce aj menej bežné typy pripojení (napr. digitálne zbernice alebo priame spínanie sieťového napätia 230 V, ktoré však nie je beznapäťové), ale beznapäťové zapojenie je skutočne najrozšírenejším štandardom pre drôtové aj bezdrôtové termostaty.

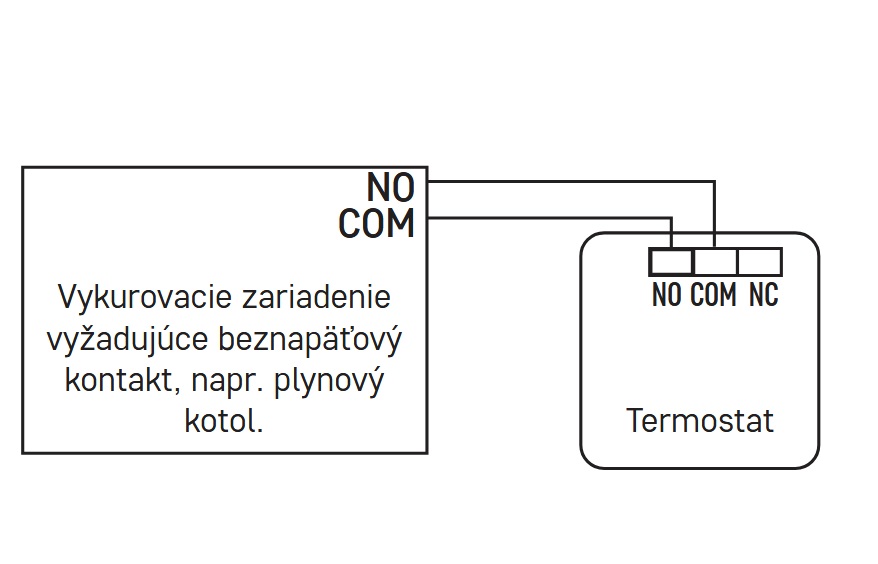

Princíp Fungovania Beznapäťového Okruhu - jednoduché vysvetlenie (napr pre laikov):

Obe zariadenia musia mať beznapäťový kontakt - viď popis zakúpeného, alebo uvažovaného výrobku.

Celý koncept spočíva v tom, že termostat sám o sebe nevytvára ani nedodáva žiadnu elektrickú energiu do kotla. Namiesto toho slúži len ako diaľkovo ovládaný mostík, ktorý prepája dva špecifické body na ovládacej doske kotla.

Ako to funguje:

Kotol dodáva energiu: Vnútri kotla je malý, bezpečný elektrický okruh s malým napätím (často 24V alebo menej), ktorý neustále "čaká" na signál.
Termostat ako vypínač: Termostat, keď zaznamená, že teplota v miestnosti klesla pod nastavenú úroveň, mechanicky alebo elektronicky "zopne" (spojí) dva drôty tohto okruhu.
Signál pre kotol: Okamihom spojenia týchto dvoch drôtov sa uzavrie vnútorný okruh kotla. Riadiaca jednotka kotla to rozpozná ako povel: "Zapni kúrenie!"
Vypnutie: Keď termostat dosiahne požadovanú teplotu, opäť drôty "rozopne" (preruší spojenie), čím sa okruh otvorí a kotol dostane povel: "Vypni kúrenie!"

Prečo sa nazýva "beznapäťový"? - zvyčajne používané vysvetlenie:
Názov "beznapäťový" znamená, že medzi dvoma svorkami, ktoré idú z termostatu, nie je merateľné žiadne napätie, keď sú odpojené. Termostat len spína napätie, ktoré už dodáva kotol z vlastného zdroja.
Je to ako stláčanie tlačidla zvončeka: zvonček samotný má vlastnú elektrinu, vy len stlačením tlačidla na chvíľu spojíte dva kontakty, aby sa okruh uzavrel a zvonček zazvonil.
Beznapäťové pripojenie je univerzálne a bezpečné, pretože neposiela nebezpečné sieťové napätie (230 V) cez steny a do termostatu, čo je hlavný dôvod jeho širokého rozšírenia.

Naše poznámky:

Ide v skutočnosti o malonapäťový riadiaci okruh kotla (typicky 24V), často označovaný ako beznapäťový kontakt, keďže termostat neprivádza žiadne sieťové napätie, iba spína vnútorný obvod kotla.

Displej termostatu je napájaný z tzv. spotrebných batérii - tužka, mikrozužka (AA, AAA).
